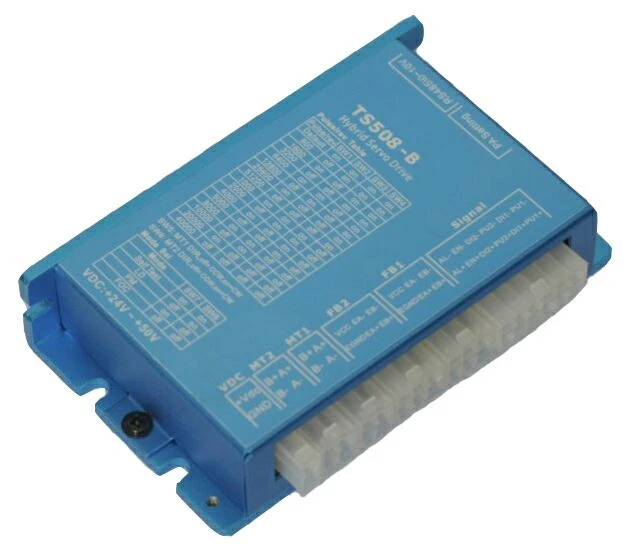

TS508-B è un motore passo-passo a circuito chiuso, stessa tecnologia, l'unica differenza è che un azionamento può pilotare due semplici servomotori separatamente e contemporaneamente. Il vantaggio è quello di risparmiare spazio, risparmiare tempo per l'installazione e risparmiare sui costi. informazioni come segue:
TS508-B (2 ASSI IN 1 HYBRID SERVO DRIVE)
specificazioni
● Tecnologia dual core DSP a 64 bit avanzata
● Due servomotori ibridi possono essere sincroni o controllati separatamente tramite RS485
● Riconoscimento automatico della proprietà del servomotore ibrido dopo l'accensione.
● Lavorare senza problemi, coppia elevata a media / alta velocità; risposta rapida e riscaldamento basso, vibrazione bassa.
● Ingresso analogico 0—10 V CC per la modalità di velocità e supporto della funzione di controllo della velocità IO. (Personalizzato)
● Adotta la tecnologia avanzata a corrente variabile e frequenza variabile, può ridurre il riscaldamento e le vibrazioni del motore e dell'azionamento.
● La frequenza massima dell'impulso è 500KHZ, (l'impostazione predefinita è 200KHZ)
● I due motori possono essere controllati da un comando a impulsi o due comandi a impulsi a canali separati.
● La tensione dell'impulso di ingresso è 4,5vdc — 28vdc, non è necessario collegare alcuna resistenza
● Supporto RS232 per ProTurner da PC (cavo speciale, contattare la tecnologia ECON per questo cavo)
● Lavorare senza problemi, coppia elevata a media / alta velocità; risposta rapida e riscaldamento basso, vibrazione bassa.
Applicazione:
Può essere utilizzato in vari tipi di macchine, come cancello rapido, taglierine laser, marcatori laser, tavoli XY ad alta precisione, etichettatrici, attrezzature mediche, stampante 3D, dispositivo elettronico, imballaggio, robot e così via. Le sue caratteristiche uniche rendono TS508-B una soluzione ideale per applicazioni che richiedono prestazioni sia a basso rumore che ad alta velocità.
Guida all'azionamento e guida alla selezione | |
Modello di guida | TS508-B |
Voltaggio | 24 ~ 50VDC |
Uscita corrente massima | 8A |
Corrente di sovraccarico vettoriale | 18A |
peso | 0.2kg |
Motore passo-passo ad anello chiuso abbinato | TC42 (TC42-03, TC42-04, TC42-06, TC42-08) Serie TC57 [TC57-10, TC57-22C, TC57-28, TC57-30BK] Serie TC60 [TC60-20, TC60-30, TC60-40] Predefinito (TC28, TC35 o motore passo-passo a circuito chiuso di altri produttori) |
Tecnologia di controllo | Controllo a circuito chiuso DSP dual-core a 64 bit in virgola mobile |
Frequenza degli impulsi | Max 500 kHz, il valore predefinito è 200 kHz |
Protezione | Sovratensione, sottotensione, sovracorrente, sovraccarico |
Ingresso segnale | Impulso, direzione, abilitazione ingresso differenziale segnale, livello elettrico porta 4.5VDC — 28VDC, nessuna necessità di collegare alcun resistore |
Uscita del segnale | Uscita OC, la corrente di uscita massima è 100MA, è necessario collegare una resistenza di pull-up, tensione di pull-up massima 24VDC |
Feedback dell'encoder | Ingresso differenziale encoder AB, single-end personalizzabile |
suddivisione | Predefinito 1600 / rcv, DIP per impostare 200 ~ 51200 |
Selezione Apri-Chiudi | MT1 e MT2 possono impostare loop chiuso o loop aperto, impostati dal computer host |
Utilizzando l'ambiente | -5 ℃ ~ 55 ℃ |
Richiesta personalizzata comune | 0 ~ 5 V o 0 ~ 10 V funzione di velocità della tensione analogica, Motore a spazzola 2pc con azionamento uguale o separato (codificatore del canale A e B, differenziale del segnale dell'encoder o single-end va bene) Una linea host RS485 separatamente per il controllo del motore passo-passo 2 pezzi, servoazionamento ibrido 2 pezzi, motore spazzola 2 pezzi |
Descrizione della funzione
Il convertitore di frequenza ha impostato micro-step, direzione iniziale del motore e altre impostazioni delle funzioni tramite 8 interruttori DIP, con i seguenti dettagli:
Tabella Pulse / REV
Pul / REV | SW1 | SW2 | SW3 | SW4 |
Predefinito | SOPRA | SOPRA | SOPRA | SOPRA |
800 | OFF | SOPRA | SOPRA | SOPRA |
1600 | SOPRA | OFF | SOPRA | SOPRA |
3200 | OFF | OFF | SOPRA | SOPRA |
6400 | SOPRA | SOPRA | OFF | SOPRA |
12800 | OFF | SOPRA | OFF | SOPRA |
25600 | SOPRA | OFF | OFF | SOPRA |
51200 | OFF | OFF | OFF | SOPRA |
1000 | SOPRA | SOPRA | SOPRA | OFF |
2000 | OFF | SOPRA | SOPRA | OFF |
4000 | SOPRA | OFF | SOPRA | OFF |
5000 | OFF | OFF | SOPRA | OFF |
8000 | SOPRA | SOPRA | OFF | OFF |
10000 | OFF | SOPRA | OFF | OFF |
20000 | SOPRA | OFF | OFF | OFF |
40000 | OFF | OFF | OFF | OFF |
Nota: sopra il micro-step è lo standard di questa unità, per altri, in base alla richiesta del cliente o all'host da impostare, l'intervallo è 200 ~ 51200
SW5: motore 1 DIR, spento = CCW, acceso = CW
SW6: motore 2 DIR, spento = CCW, acceso = CW
Selezione del motore
Modalità | SW7 | SW8 |
Test di autoverifica | SOPRA | SOPRA |
LD | OFF | SOPRA |
PM | SOPRA | OFF |
FOC | OFF | OFF |
Osservazioni:
Modalità autotest: se SW7 e SW8 sono in ON, ON, il motore 1 e il motore 2 si sposteranno continuamente con 60 giri / min un giro per CW, un giro per CCW
Modalità LD: controllo ad anello chiuso completo con corrente elevata, buona rigidità e coppia bloccata ad alto fermo;
PM: adatto per la modalità da posizione a posizione con avvio e arresto ad alta velocità
FOC: controllo vettoriale spaziale, che può essere utilizzato per tutte le applicazioni di comando
Etichetta sexy: servomotore facile nema17 nema23 drive drive passo-passo due in uno, produttore, fornitore, fabbrica
