Introduzione di prodotto: driver del motore passo-passo trifase per macchina da taglio laser, distributore

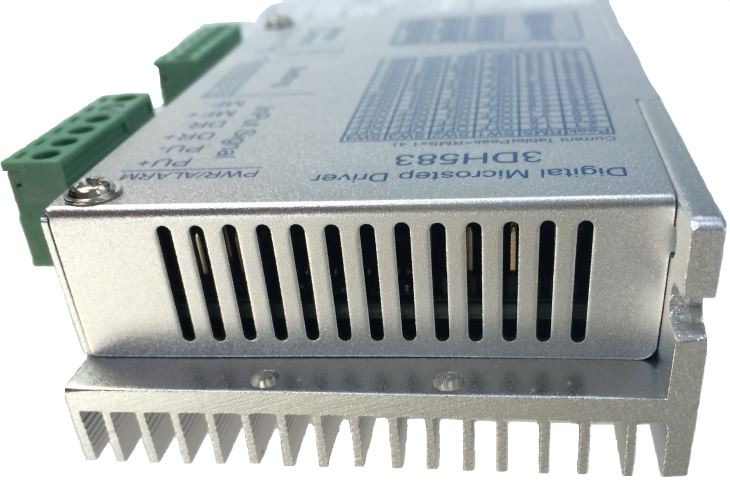

3DH583 è l'azionamento passo-passo completamente digitale ad alte prestazioni di nuova generazione che si basa su DSP a 32 bit con un algoritmo avanzato. La gamma di alimentazione è DC20 ~ 50V. può guidare un motore passo-passo trifase da 42 a 86 mm. Ultra silenzioso e ad alta scorrevolezza a media / bassa velocità e coppia elevata ad alta velocità, che può essere applicato a diverse applicazioni di controllo della velocità. adotta una tecnologia di controllo vettoriale a corrente sinusoidale regolare e accurata, che riduce il calore del motore.
Caratteristiche del prodotto:
● DSP a 32 bit di nuova generazione
● buona scorrevolezza, basso rumore, basso calore
● impostazione micro step integrata
● impostazione corrente incorporata
● la corrente di arresto può essere impostata al 50%
● ingresso impulsi differenziali optoisolati
● la frequenza di risposta è fino a 300KHz
● sovratensione, sottotensione, sovracorrente
applicazioni
Può essere utilizzato in vari tipi di macchine, come distributori automatici. macchina galleggiante, etichettatrice, macchina medica, macchina per taglio laser, robot, saldatrice e così via, le sue caratteristiche uniche lo rendono una soluzione ideale per le applicazioni che richiedono basso rumore, basse vibrazioni, calore ridotto e alta precisione
Dimensione di montaggio （unità ： mm）
Funzione del prodotto:
Impostazioni correnti
Corrente di picco A) | Corrente RMS (A) | SW1 | SW2 | SW3 | SW4 |
2.1 | 1.5 | via | via | via | via |
2.5 | 1.8 | Sopra | via | via | via |
2.9 | 2.1 | via | Sopra | via | via |
3.2 | 2.3 | Sopra | Sopra | via | via |
3.6 | 2.6 | via | via | Sopra | via |
4.0 | 2.9 | Sopra | via | Sopra | via |
4.5 | 3.2 | via | Sopra | Sopra | via |
4.9 | 3.5 | Sopra | Sopra | Sopra | via |
5.3 | 3.8 | via | via | via | Sopra |
5.7 | 4.1 | Sopra | via | via | Sopra |
6.2 | 4.4 | via | Sopra | via | Sopra |
6.4 | 4.6 | Sopra | Sopra | via | Sopra |
6.9 | 4.9 | via | via | Sopra | Sopra |
7.3 | 5.2 | Sopra | via | Sopra | Sopra |
7.7 | 5.5 | via | Sopra | Sopra | Sopra |
8.3 | 5.9 | Sopra | Sopra | Sopra | Sopra |
SW5 ： OFF = Mezza corrente
ON = Corrente completa
Impostazione microstep
Pul / giro | SW6 | SW7 | SW8 |
200 | SOPRA | SOPRA | SOPRA |
400 | OFF | SOPRA | SOPRA |
500 | SOPRA | OFF | SOPRA |
1000 | OFF | OFF | SOPRA |
2000 | SOPRA | SOPRA | OFF |
4000 | OFF | SOPRA | OFF |
5000 | SOPRA | OFF | OFF |
10000 | OFF | OFF | OFF |
Descrizione dell'interfaccia
Nome | Funzione | Descrizione |
PWR | Luce di potenza | All'accensione, la luce verde è accesa |
ALLARME | Sovracorrente / sottotensione / sovratensione visualizzazione della luce | Se il convertitore Sovracorrente / sottotensione / sovratensione, la luce rossa è accesa |
PU + | Ingresso impulsi positivo | Segnale impulso: in modalità impulso singolo (impulso / direzione), questo ingresso rappresenta il segnale impulso, ogni fronte di discesa attivo; 4-5 V per alto livello, 0,5 V per basso livello La serie collega resistori per limitare la corrente quando viene utilizzato + 12V o + 24V (deve essere collegato un resistore 1k per + 12V, 2k per + 24V) |
PU | Ingresso impulsi negativo | Segnale impulso: in modalità impulso singolo (impulso / direzione), questo ingresso rappresenta il segnale impulso, ogni fronte di discesa attivo; 4-5 V per livello alto, 0-0,5 V per livello basso |
DR + | Ingresso di direzione positivo | Segnale DIR: in modalità a impulso singolo, questo segnale ha livelli di bassa / alta tensione, che rappresenta due direzioni di rotazione del motore; La serie collega resistori per limitare la corrente quando viene utilizzato + 12V o + 24V. (dovrebbe collegare una resistenza da 1k per + 12V, 2k per + 24V) |
DR- | Ingresso di direzione negativo | Segnale DIR: in modalità a impulso singolo, questo segnale ha livelli di bassa / alta tensione, che rappresenta due direzioni di rotazione del motore; |
MF + | Abilita input positivo | Abilita segnale: questo segnale viene utilizzato per abilitare / disabilitare il driver. Livello alto per abilitare il guidatore e livello basso per disabilitare il guidatore. Solitamente lasciato NON CONNESSO (ABILITATO). La serie collega resistori per limitare la corrente quando viene utilizzato + 12V o + 24V. (dovrebbe collegare una resistenza da 1k per + 12V, 2k per + 24V) |
MF- | Abilita input negativo | Abilita segnale: questo segnale viene utilizzato per abilitare / disabilitare il driver. Livello alto per abilitare il guidatore e livello basso per disabilitare il guidatore. Solitamente lasciato NON CONNESSO (ABILITATO). |
V- | Potenza assorbita COM | DC20-50V |
V + | Potenza assorbita VCC | |
U | Motore U | Motore U |
V | Motore V | Motore V |
W | Motore W. | Motore W. |
!Nota
A: Collegare correttamente l'alimentatore, non può superare 50VDC
B: Se il segnale di controllo (PU, DR, MF) è superiore a 5 V, collegare i resistori (ai terminali PU +, DR +, MF +) per limitare la corrente.
C: Se la spia della sveglia è accesa, si prega di controllarla dopo lo spegnimento
a: la gamma di alimentazione è 20 V — 50 V CC o no? b: c'è qualche corto sul filo del motore o altri?
Servizio del prodotto:
ECON fornisce assistenza tecnica dall'inizio alla fine e offre una garanzia di un anno. Qualsiasi problema, può inviare e-mail al nostro ingegnere tecnico e alle vendite o chattare direttamente sul nostro sito Web.
Pagamento e consegna:
ECON supporta T / T, Paypal, Western Union per effettuare il pagamento. Siamo in grado di organizzare spedizioni espresse, aeree e marittime, abbiamo un team di professionisti che si occupa di logistica.
