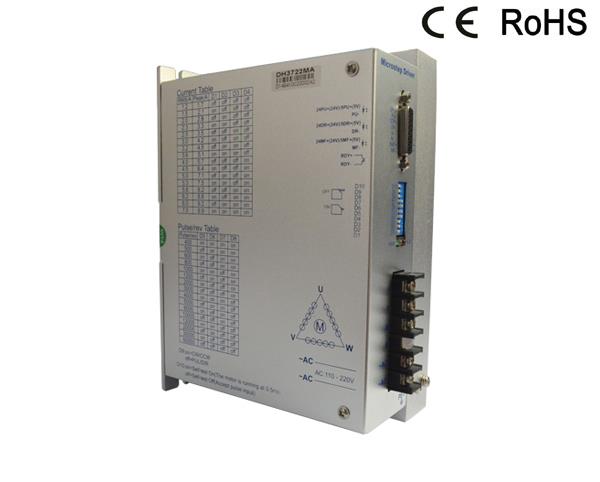

Introduzione di prodotto: driver del motore passo-passo in alta tensione con microstep digitale

DH3722MA è l'azionamento passo-passo completamente digitale di nuova generazione ad alte prestazioni che si basa su DSP a 32 bit con un algoritmo avanzato. La gamma di alimentazione è AC110 ~ 220V. può guidare il motore passo-passo trifase 86-130mm del telaio. Ultra silenzioso ed elevata scorrevolezza a media / bassa velocità e coppia elevata ad alta velocità, che può essere applicato a diverse applicazioni di controllo della velocità. adotta una tecnologia di controllo vettoriale a corrente sinusoidale regolare e accurata, che riduce il calore del motore.

Caratteristiche del prodotto:

● DSP a 32 bit di nuova generazione

● buona scorrevolezza, basso rumore, basso calore

● impostazione micro step integrata

● impostazione corrente incorporata

● la corrente di arresto può essere impostata al 50%

● ingresso impulsi differenziali optoisolati

● la frequenza di risposta è fino a 300KHz

● sovratensione, sottotensione, sovracorrente

● supporta la modalità a impulsi PU + DIR e la modalità a impulsi CW / CCW

● Supporta l'ingresso del segnale 5 V / 24 V (PU DR MF)

Applicazioni del prodotto:

Può essere utilizzato in vari tipi di macchine, come router di cnc, macchina galleggiante, confezionatrice, stampante 3D, etichettatrice, fresatrice / tornio a controllo numerico, macchina per taglio laser e così via, le sue caratteristiche uniche lo rendono una soluzione ideale per applicazioni che richiedono bassa rumorosità, basse vibrazioni, calore ridotto e alta precisione

Dimensione di montaggio （unità ： mm）

Funzione del prodotto:

Impostazioni correnti

IO SONO UN)

1.2

1.5

2.0

2.3

2.5

3.0

3.2

3.6

4.0

4.5

5.0

5.3

5.8

6.2

6.5

7.0

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

Modalità di lavoro

OFF: modalità impulsi PU + DIR

ON: modalità impulso CW / CCW ； nota ： impostare la modalità dopo lo spegnimento

D10

OFF: riceve impulsi esterni

ON: autotest, dopo l'accensione, il motore funziona con 30 RPM \

Impostazione microstep

Pu / Rev

400

500

600

800

1000

1200

2000

3000

4000

5000

6000

10000

12000

20000

30000

60000

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

SOPRA

OFF

Descrizione dell'interfaccia

Nome	Funzione	Descrizione
PWR	Luce di potenza	All'accensione, la luce verde è accesa
ALLARME	Sovracorrente / sottotensione / sopra luce di visualizzazione della tensione	Se il convertitore Sovracorrente / sottotensione / sovratensione la luce rossa è accesa
24PU +	24 Vpulse input VCC	Collegamento a VCC a impulsi a 24 V (supporto PLC 24 V +)
5PU +	Ingresso impulsi 5 V VCC	Collegare al VCC a impulsi 5v
PU	Ingresso impulsi negativo	Segnale a impulsi: in modalità a impulso singolo (impulso / direzione), questo ingresso rappresenta il segnale a impulsi, ogni fronte di discesa attivo. In modalità impulsi CW / CCW, 5PU e PU- sono input CW
24DR +	Ingresso direzione 24 V VCC	Collegamento a VCC a impulsi a 24 V (supporto PLC 24 V +)
5DR +	5 Ingresso di direzione VCC	Collegare al VCC a impulsi 5v
DR-	Ingresso di direzione negativo	Segnale DIR: in modalità a impulso singolo, questo segnale è basso / alto livelli di tensione, che rappresentano due direzioni di rotazione del motore; In modalità impulsi CW / CCW, 5DR e DR- sono input CCW
24MF +	24 V abilita ingresso VCC	Collegare all'alimentazione del segnale + 24V
5MF +	5V abilita l'ingresso VCC	Collegare all'alimentazione del segnale + 5V
MF-	Abilita input negativo	Abilita segnale: questo segnale viene utilizzato per abilitare / disabilitare il driver. Livello alto per abilitare il guidatore e livello basso per disabilitare il guidatore. Solitamente lasciato NON CONNESSO (ABILITATO).
RDY +	Uscita segnale pronto azionamento VCC	Segnale di uscita pronto azionamento, se nessun guasto fault questa uscita è disattivata, se guasto, l'uscita è attiva. dopo l'accensione, la luce di allarme sarà accesa a 10ms e anche RDY + / RDY sarà accesa (10ms)
RDY-	Uscita segnale pronto per il comando negativo	RDY +, RDY- la corrente di uscita è 50MA, la tensione massima è 50VDC
corrente alternata	Ingresso alimentazione CA	AC110-220V ， la potenza massima in ingresso è AC240V
N	NC
U	Motore U	Motore U ，
V	Motore V	Motore V
W	Motore W.	Motore W.

!Nota

A: Collegare correttamente l'alimentatore, non può superare 240VAC

B: Conservare il cavo a impulsi dal cavo motore e cavo di alimentazione, in caso di interferenza

C: Se la spia della sveglia è accesa, si prega di controllarla dopo lo spegnimento

a: la gamma di alimentazione è 110 V — 220 V CA o no? b: c'è qualche corto sul filo del motore o altri?
