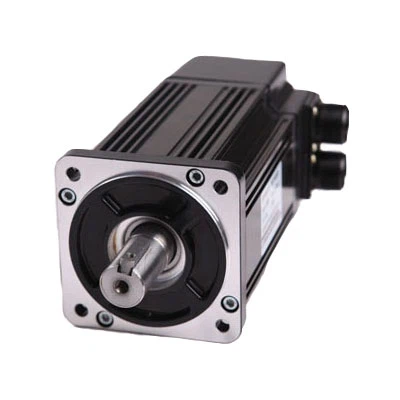

Introduzione al prodotto: Servomotore CA senza spazzole Nema32 per fresatrice
I servomotori AC brushless ad alta tensione serie EC-M offrono applicazioni con elevata densità di coppia per raggiungere un'elevata capacità di accelerazione e un posizionamento più rapido. Sono disponibili con dimensioni del telaio metriche da 60 mm a 180 mm (la gamma di potenza del servomotore è compresa tra 100 W e 5,5 KW). Le modalità standard hanno opzioni di cablaggio standard per il collegamento diretto all'unità ECON
Modello | CE- 80M040D | CE- 80M075D | CE- 80M073C | CE- 80M100D | CE- 80M100CC | CE- 80M120D | ||||||||||||||||||
Potenza nominale (W) | 0.4 | 0.75 | 0.73 | 1.0 | 1.0 | 1.2 | ||||||||||||||||||
Tensione nominale (V) | 220 | 220 | 220 | 220 | 220 | 220 | ||||||||||||||||||
Corrente nominale (a) | 2 | 3.0 | 3.0 | 3.0 | 4.4 | 5.2 | ||||||||||||||||||
Velocità nominale (RPM) | 3000 | 3000 | 2000 | 3000 | 2500 | 3000 | ||||||||||||||||||
Tenendo coppia (Nm) | 1.27 | 2.39 | 3.5 | 3.5 | 4.0 | 4.0 | ||||||||||||||||||
Coppia di picco (Nm) | 3.8 | 7.1 | 10.5 | 10.5 | 12 | 12 | ||||||||||||||||||
Costante di tensione (V / 1000 * RPM) | 6 | 9.0 | 9.0 | 13.5 | 13.2 | 46 | ||||||||||||||||||
Coefficiente di coppia (Nm / A) | 40 | 48 | 71 | 46 | 56 | 0,77 | ||||||||||||||||||
Inerzia del rotore (kg.㎡) | 0.64 | 0.8 | 1.17 | 0,78 | 0.9 | 2.97 × 10-4 | ||||||||||||||||||
Resistenza linea-linea (Q) | 1,05 × 10-4 | 1.82 × 10-4 | 2.63 × 10-4 | 2.63 × 10-4 | 2.97 × 10-4 | 1.33 | ||||||||||||||||||
Induttanza linea-linea (mH) | 4.44 | 2.88 | 3.65 | 1.56 | 1.83 | 3.27 | ||||||||||||||||||
Costante di tempo elettrica (Ms) | 7.93 | 6.4 | 8.8 | 3.76 | 4.72 | 2.46 | ||||||||||||||||||
Peso (kg) | 1,66 | 2.22 | 2.4 | 2.4 | 2.58 | 3.8 | ||||||||||||||||||
Numero riga encoder (PPR) | 2500 | |||||||||||||||||||||||
Classe di isolamento | Classe B | |||||||||||||||||||||||
Classe di sicurezza | IP65 | |||||||||||||||||||||||
Utilizzando l'ambiente | Temperatura: -20 ℃ ~ + 40 ℃, umidità inferiore al 90% di umidità relativa | |||||||||||||||||||||||
Spina di alimentazione del motore | Cavo | U | V | W | PE | |||||||||||||||||||
Pin NO. | 1 | 2 | 3 | 4 | ||||||||||||||||||||
Spina dell'encoder | Cavo | 5V | 0V | B + | Z- | U + | Z + | U- | A + | V + | W + | V- | UN- | B- | W- | PE | ||||||||
Pin NO. | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | |||||||||
Dimensione del prodotto:
Modello | CE- 80M040D | CE- 80M075D | CE- 80M073C | CE- 80M100D | CE- 80M100CC | CE- 80M120D |
L (senza freno) | 124 | 151 | 179 | 178 | 190 | 202 |
L (con freno) | 164 | 191 | 219 | 218 | 230 | 242 |
Driver abbinato | ECN-GA3207B | ECN-GA3210B | ECN-GA3210B | ECN-GA3210B | ECN-GA3210B | ECN-GA3210B |
Cavo per opzione | (Cavo a impulsi) Controller-driver | 3-10 M per opzione | ||||
(Cavo encoder) Encoder to driver | ||||||
(Cavo di alimentazione) Motore a driver | ||||||
Installazione del prodotto
1: Installazione / smontaggio dei componenti accoppiati all'estremità dell'albero del motore, non colpire con forza l'albero per evitare che l'altro lato dell'encoder dell'albero motore sia stato espulso male.
2: Sforzarsi di sfruttare al meglio il suo albero per prevenire vibrazioni e danni ai cuscinetti.
Servizio del prodotto:
ECON fornisce assistenza tecnica dall'inizio alla fine e offre una garanzia di un anno. Qualsiasi problema, può inviare e-mail al nostro ingegnere tecnico e alle vendite o chattare direttamente sul nostro sito Web.
Pagamento e consegna:
ECON supporta T / T, Paypal, Western Union per effettuare il pagamento. Siamo in grado di organizzare spedizioni espresse, aeree e marittime, abbiamo un team di professionisti che si occupa di logistica.
raccomandazioni:
Il servoazionamento G2 AC supporta Canopen che si diverte con il servosistema
