Introduzione al prodotto: Controller di fresatura a 3 assi (controller di perforazione) con PLC
Il controllore di fresatura ECN3000TM è una nuova generazione di sistema CNC. Come versione aggiornata, supporta il ciclo di fresatura, alesatura e foratura. Impiega CPU a 32 bit ad alta capacità e FPGA dispositivo programmabile su larga scala, applica la tecnologia di controllo multi-task in tempo reale e la tecnologia di interpolazione hardware ed è in grado di eseguire il controllo del movimento di precisione di livello µm e il controllo logico del PLC. È un movimento cnc avanzato controller con PLC.
Caratteristiche: Controller di fresatura a 3 assi (controller di perforazione) con PLC
● Controllo a tre assi; Collegamento a 3 assi; 2 mandrini analogici
● Ciclo di interpolazione di 1 ms, precisione di controllo 0,1 μm.
● Due canali di uscita analogica -10 V ~ 10 V, supporto doppio controllo mandrino
● È possibile scegliere il tipo lineare, il tipo di indice, il tipo S, ecc., I tipi di accelerazione e decelerazione.
● Integrato con la programmazione PLC, è possibile scegliere l'attuale programmazione PLC in esecuzione
● PLC visualizzato online, monitoraggio in tempo reale, traccia del segnale in tempo reale
● Supporta la programmazione macro del tipo di istruzione, supporta i codici macro con chiamate di parametri.
● La maschiatura flessibile e la maschiatura rigida possono essere impostate tramite parametri
● Include spirale, ridimensionamento, coordinate polari, cerchio fisso e una varietà di funzioni del ciclo composto di scanalatura.
● Include funzioni di allarme storico e di ripresa del funzionamento, è conveniente per gli utenti per il funzionamento e la manutenzione.
● Supporto di password multilivello per la manutenzione e la gestione delle apparecchiature
● Ingresso generale a 36 punti / Uscita generale a 36 punti
● Supporta la porta standard RS232 e USB, supporta il funzionamento dei documenti del disco U, la configurazione del sistema e il software
aggiornato, può soddisfare le funzioni di trasferimento documenti, lavorazione porte DNC e lavorazione online USB.
Asse di controllo:
● Asse di controllo: 3 assi (X, Y, Z)
● Asse di collegamento: 3 assi Funzioni dell'asse di avanzamento
● Intervallo comandi posizione:
Ingresso metrico (G21) -9999.9999mm ~ 9999.9999mm, l'unità di comando minima: 0.0001mm
Ingresso pollici (G20): -999.9999 pollici ~ 999.9999 pollici, l'unità di comando minima: 0.0001 pollici
● Rapporto elettronico: moltiplicatore di comando 1 ~ 65536, moltiplicatore di comando1 ~ 65536
● Velocità di traslazione rapida: massimo 60 m / min
● Sostituzione rapida della traslazione: F0, 25%, 50%, 100% sintonizzazione in tempo reale su quattro livelli
● Velocità di avanzamento di taglio: massima velocità di avanzamento: massimo 15 m / min (G94) o 500,00 mm / r (G95)
● Ignora velocità di avanzamento: 0 ~ 150% sintonizzazione in tempo reale a sedici livelli
● Velocità di avanzamento manuale: sintonia in tempo reale 0 ~ 150% a sedici livelli
● Alimentazione MPG: 0,001 mm, 0,01 mm, 0,1 mm, 1 mm quattro marce
● Alimentazione a passo singolo: 0,001 mm, 0,01 mm, 0,1 mm, 1 mm quattro marce
● Modalità di interpolazione: interpolazione lineare, interpolazione ad arco, interpolazione a spirale e rapping ragido
● Funzione di smusso automatico
Tipi di accelerazione / decelerazione:
● Alimentazione di taglio: prima del tipo lineare di accelerazione e decelerazione, prima del tipo di accelerazione e decelerazione, dopo il tipo lineare di accelerazione e decelerazione e dopo il tipo di indice di accelerazione e decelerazione.
● Movimento rapido: prima del tipo lineare di accelerazione e decelerazione, prima del tipo S di accelerazione e decelerazione, dopo il tipo lineare di accelerazione e decelerazione e dopo il tipo di indice di accelerazione e decelerazione.
● Sistema con funzione di anteprima, in grado di leggere 15 programmazioni NC, eseguire interpolazioni di piccole linee ad alta velocità e fluidità, è adatto per l'elaborazione di macchine utensili componenti.
● La velocità originale di accelerazione e decelerazione, la velocità finale e la velocità di accelerazione e decelerazione impostate dai parametri.
● La modalità manuale, la modalità del volantino è dopo il controllo dell'accelerazione e della decelerazione, la modalità del volantino può scegliere la modalità di emergenza o la modalità di funzionamento completo.
● Il posizionamento rapido può scegliere una linea lineare o spezzata.
Funzioni asse mandrino:
● Due canali di uscita analogica -10 V ~ 10 V, supporto doppio controllo mandrino
● Encoder mandrino: è possibile impostare le linee dell'encoder (100 p / r ~ 5000p / r)
● Rapporto di trasmissione dell'encoder e del mandrino: (1 ~ 255) :( 1 ~ 255)
● Razione del mandrino: 50% ~ 120% di otto fasi di rotazione in tempo reale in totale
● Controllo della velocità della linea costante dell'asse mandrino
● Cerchio toccante, tocco rigido
Funzioni dello strumento
● Compensazione della lunghezza dell'utensile
● Compensazione del raggio del punto dell'utensile (tipo C)
Compensazione di precisione:
● Compensazione errore passo filo: è possibile impostare punti di compensazione, intervallo di compensazione, posizione originale di compensazione.
● Compensazione del gioco: può impostare l'intervallo inverso alla macchina utensile di interpolazione per frequenza fissa o velocità di sollevamento.
Funzioni PLC:
● Programmazione PLC a due livelli, la velocità operativa è di 1,5 μs / step istruzioni di base; 4700 passi per lo più, il ciclo di programmazione di primo livello è di 8 ms.
● Supporta avvertimento PLC e allarme PLC.
● Supporta la programmazione PLC moltiplicata (principalmente 20), è possibile scegliere l'attuale programmazione PLC.
● 45 tipi di comandi (10 tipi di comandi di base, 35 tipi di comandi di funzione)

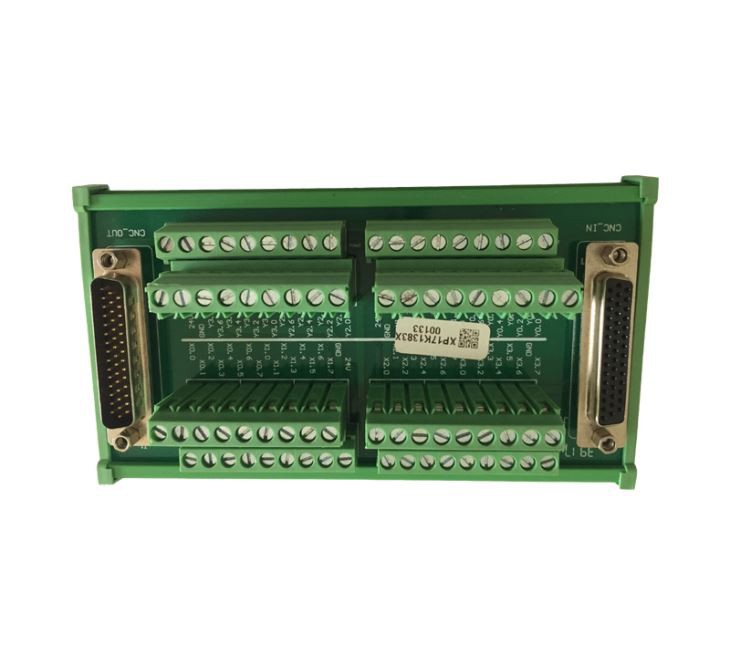

● Ingresso / uscita unità I / O: 36/36
Interfaccia di visualizzazione:
● LCD a grande schermo da 7,0 pollici, reticolo 800 × 480
● Visualizzazione in molte lingue cinese, inglese ecc
● Viene visualizzato il percorso utensile 2D.
● Orologio in tempo reale
Modalità di funzionamento:
● Modalità operative: modifica, automatico, input, reset della macchina utensile, volantino / passo singolo, manuale, DNC.
● Gestione delle autorità operative multiple.
● Registrazione allarmi
Modifica del programma:
● Capacità del programma: 56 MB, può contenere principalmente 400 programmazioni (include sottoprogrammazione, programmazione Marco)
● Modifica funzione: programmazione / programmazione segmento / recupero parole, modifica, cancellazione, copia e stick
● Formato di programmazione: codice ISO, supporta il programma macro di istruzioni, supporta coordinate relative, coordinate assolute e coordinate polari.
● Programmazione di chiamate: supporta macro con chiamate di parametri, annidamento di sottoprogrammi di livello 4.
Funzione di comunicazione:
● RS232: programma parti, parametri e alcuni documenti trasmissione bidirezionale, supporta programma PLC, aggiornamento porte seriali software di sistema.
● USB: operazione di documentazione del disco U, elaborazione diretta del disco U, supporto del programma PLC, aggiornamento del disco U del software di sistema.
● Supporta la funzione di elaborazione DNC della porta seriale e la funzione di elaborazione online USB, affidabilità e sicurezza
Funzione di affidabilità e sicurezza
● Arresto di emergenza
● Limite percorso hardware
● Ispezione del percorso software
● Backup dei dati e recupero dei dati.
Dimensione: Controller di fresatura a 3 assi (controller di perforazione) con PLC
Codice G / M
Codice | Funzione | Codice | Funzione |
G00 | Posizionamento (corsa rapida) | G51 | scalata |
G01 | Interpolazione lineare (taglio) | G53 | Sistema di coordinate meccaniche |
G02 | Interpolazione circolare CW (in senso orario) | G54 | Sistema di coordinate del pezzo 1 |
G03 | Interpolazione circolare CCW (in senso antiorario) | G55 | Sistema di coordinate del pezzo 2 |
G04 | Ritardo, fermata esatta | G56 | Sistema di coordinate del pezzo 3 |
G12 | Memorizza la funzione di rilevamento del percorso collegata | G57 | Sistema di coordinate del pezzo4 |
G13 | Memorizza funzione di rilevamento percorso rotta | G58 | Sistema di coordinate del pezzo 5 |
G15 | Annulla le istruzioni sulle coordinate polari | G59 | Sistema di coordinate del pezzo6 |
G16 | Istruzioni coordinate polari | G54.1-G54.50 | Sistema di coordinate del pezzo aggiuntivo |
G17 | Selezione piano XY | G60 | Posizionamento in una direzione |
G18 | Selezione del piano ZX | G61 | Modalità di orientamento |
G19 | Selezione piano YZ | G62 | Rapporto d'angolo automatico |
G20 | Input pollici | G63 | Modalità toccante |
G21 | Input metrico | G64 | Modalità di taglio |
G22 | Fresatura interna della scanalatura del cerchio in senso antiorario | G65 | Istruzione Marco |
G23 | Fresatura della scanalatura interna del cerchio in senso orario | G68 | Rotazione di coordinamento |
G24 | Fresatura in senso antiorario dell'intero cerchio | G69 | Annullamento rotazione coordinazione |
G25 | Fresatura della scanalatura di finitura del cerchio intero in senso orario | G73 | Ciclo di lavorazione del foro profondo ad alta velocità |
G26 | Fresatura esterna con scanalatura di finitura a cerchio in senso antiorario | G74 | Ciclo toccante rotazione sinistra |
G27 | Controllo del ritorno della posizione di riferimento | G76 | Ciclo noioso |
G28 | Ritorna alla posizione di riferimento | G80 | Annullamento ciclo fisso |
G29 | Ritorno dal punto di riferimento | G81 | Ciclo di perforazione (ciclo di perforazione a punti) |
G30 | Ritorna a 2, 3, 4 punti di riferimento | G82 | Ciclo di foratura, ciclo noioso |
G31 | Salta la funzione | G83 | Ciclo di foratura per la rimozione del truciolo |
G32 | Fresatura a gola esterna in senso orario del cerchio esterno | G84 | Ciclo di maschiatura con rotazione a destra |
G33 | Fresatura in senso orario della scanalatura del groviglio | G85 | Ciclo noioso |
G34 | Fresatura del groviglio in senso antiorario | G86 | Ciclo noioso |
G35 | Fresatura a gola interna con groviglio in senso antiorario | G87 | Indietro ciclo noioso |
G36 | Fresatura a gola interna con groviglio in senso orario | G88 | Ciclo noioso |
G37 | Fresatura della scanalatura di finitura esterna groviglio in senso antiorario | G89 | Ciclo noioso |
G38 | Fresatura a gola esterna con groviglio in senso orario | G90 | Programmazione assoluta |
G39 | Interpolazione del cerchio di offset dell'angolo | G91 | Programmazione relativa |
G40 | Annullamento offset raggio utensile | G92 | impostazione del sistema di coordinate fluttuanti |
G41 | Offset raggio utensile sinistro | G94 | Alimentazione / min |
G42 | Offset raggio utensile destro | G95 | Alimentazione / min |
G43 | Offset raggio utensile positivo | G96 | Controllo della velocità costante (velocità di taglio) |
G44 | Offset raggio utensile negativo | G97 | Annullamento del controllo della velocità costante (velocità di taglio) |
G49 | Annullamento offset lunghezza utensile | G98 | Restituisce l'aereo originale |
G50 | Rapporto zoom annullato | G99 | Restituisce il piano del punto R. |
